12 chi tiết cấu tạo cửa đi xếp trượt và bản vẽ kỹ thuật

30/06/2022 145 Lượt xem

Cấu tạo cửa đi xếp trượt bao gồm những bộ phận nào? Tại sao những bộ phụ kiện đóng vai trò quan trọng quyết định được bền và khả năng linh hoạt trong quá trình sử dụng? Đừng bỏ qua thông tin được trình bày chi tiết dưới đây để hiểu thêm về hệ cửa đi xếp trượt nhé!

1. Cấu tạo cửa đi xếp trượt

Mỗi thương hiệu khác nhau sẽ có sự khác biệt đôi chút về cấu tạo cửa. Tuy nhiên, thông thường cấu tạo cửa đi xếp trượt đều gồm các bộ phận chung sau:

1.1. Thanh profile

Yếu tố đầu tiên phải nhắc đến trong cấu tạo cửa đi xếp trượt là thanh profile. Thanh profile được sản xuất bằng nhựa Polyvinylchloride làm khung và khuôn cánh bao gồm thành phần Polymers gốc Acrylic tạo nên khả năng chịu lực va đập tốt. Bên cạnh đó, các chất phụ gia khác trong nhựa giúp sản phẩm chống tia cực tím và đem lại vẻ ngoài bóng đẹp, không bị phai màu.

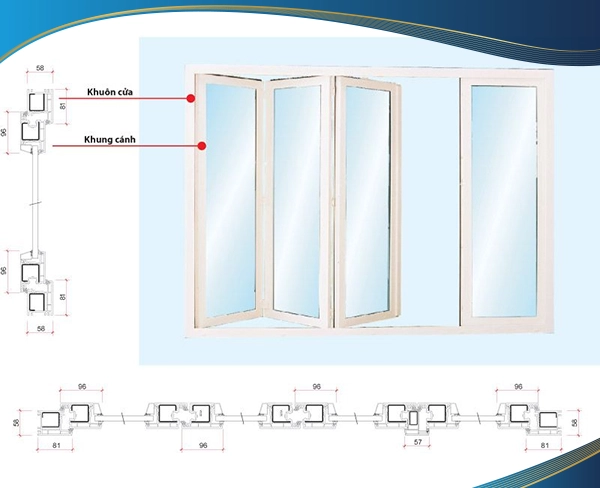

Cấu tạo của cửa đi xếp trượt

Thanh profile được sản xuất bằng nhựa Polyvinyl Chloride làm khung và khuôn cánh

Kích thước vách ngăn thanh profile phù hợp cho từng vị trí phổ biến có lớp ngoài dày 2,5mm đến 3mm, bên trong 1,5mm đến 2mm. Chiều rộng và chiều cao của thanh nhựa đạt độ bền cao cho hệ cửa nhựa lõi thép: 60mm đến 80mm, 60mm đến 76mm.

1.2. Kính

Kính là một phần không thể thiếu trong cấu tạo cửa đi xếp trượt. Có 2 loại kính đặc chủng chính là: Kính hộp và kính một lớp, kính đơn 1 lớp thích cho các loại vách ngăn nhỏ với ưu điểm chi phí tương đối thấp. Bên cạnh đó, kính hộp được cấu tạo bởi 2 hoặc nhiều lớp kính kết hợp tại khung cửa nhôm và keo, bên trong có những khoang khí rỗng có thể thêm các nan trang trí giúp cửa có độ cứng tốt hơn.

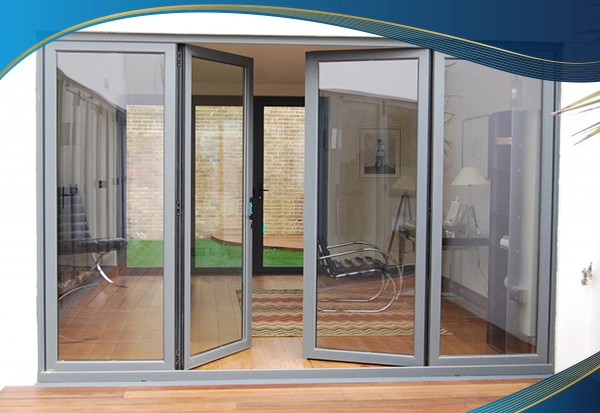

Cấu tạo khung của cửa đi xếp trượt

Khung nhôm nằm cách mép ngoài của kính từ 5mm đến 7mm, dạng hộp rỗng, mặt trong có 2 hàng lỗ li ti 2mm hút ẩm không khí.

1.3. Hệ gioăng kép

Hệ gioăng cao su kép bao gồm 2 phần chính là gioăng khung bao, gioăng khung cánh được tổng hợp từ monome propylene và ethylene có nguồn gốc thiên nhiên có độ đàn hồi linh hoạt với khả năng chống thấm, ngấm nước, tia cực tím giúp cho phụ kiện gioăng kép không bị biến đổi với nhiệt độ cao.

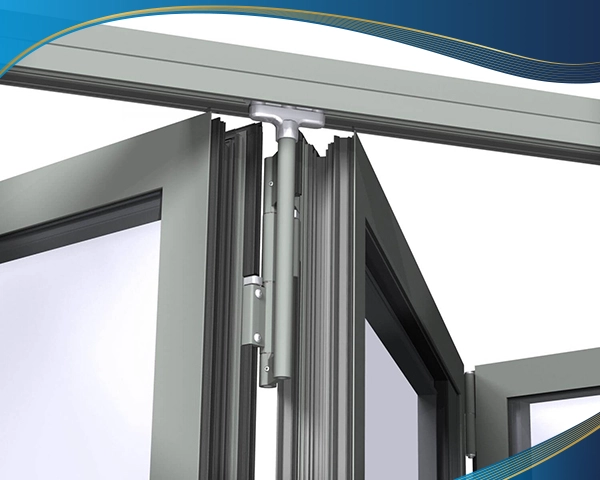

Hệ gioăng cao su kép của cửa đi xếp trượt

Hệ gioăng cao su kép bao gồm 2 phần chính là gioăng khung bao, gioăng khung cánh được tổng hợp từ monome propylene và ethylene

Với trọng lượng vô cùng nhẹ, gioăng kép dễ dàng tháo lắp và bảo trì dễ dàng. Tuy nhiên hệ gioăng cần đảm bảo đạt tiêu chuẩn cơ bản như sau:

  • Độ cứng: 40 shore đến 90 shore.
  • Độ dày: Phụ thuộc vào kích thước và hệ cửa khác nhau.
  • Tỷ trọng: 0,86cm3
  • Ứng suất kéo: 25MPa
  • Độ giãn sau khi đứt: Lớn hơn hoặc bằng 300%.
  • Khả năng chịu nhiệt: Từ -50 độ C đến 150 độ C.

1.4. Phụ kiện kim khí

1 - Bánh xe dẫn hướng

Bánh xe dẫn hướng được cấu tạo hoàn toàn 100% cụm bánh xe có 2 vít lớn chính cùng nẹp liên kết 2 vít 20 được làm từ thép chống gỉ giúp cho việc nhấc cánh nhẹ nhàng trong quá trình vận hành.

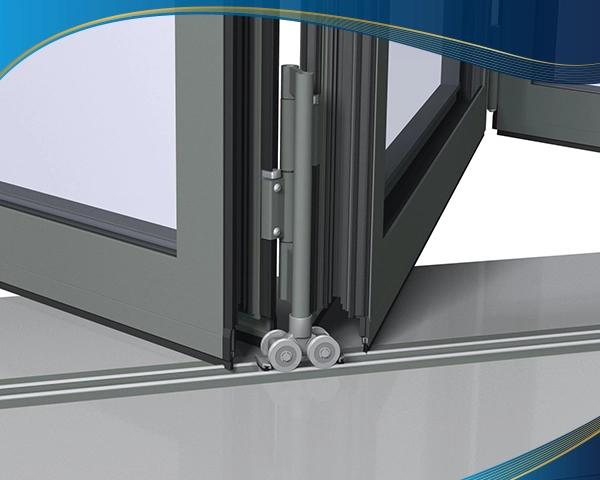

Cấu tạo bánh xe dẫn hướng

Bánh xe dẫn hướng được cấu tạo hoàn toàn 100% từ thép chống gỉ

Bánh xe dày 10mm đúc từ nhựa PA cao cấp không bị bào mòn và gây tiếng động khi kéo cửa. Ngoài ra, phần bánh trượt của bộ phụ kiện xếp trượt có chức năng tự động cân bằng giảm tối đa khâu lắp đặt kỹ thuật.

2 - Tay nắm cửa

Tay nắm cửa đáp ứng đa dạng màu sắc, hình dáng, kích cỡ giúp cho hệ cửa có sự đồng bộ hoàn toàn với cách thiết kế công trình. Bên cạnh đó, hệ kim khí áp dụng công nghệ hiện đại phủ Fluorocarbon chống sự ăn mòn của muối từ tác động môi trường bên ngoài.

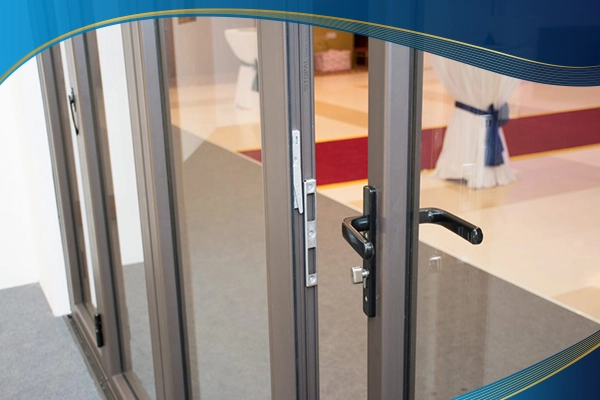

Tay nắm cửa đáp ứng đa dạng màu sắc, hình dáng, kích cỡ

Tay nắm cửa đáp ứng đa dạng màu sắc, hình dáng, kích cỡ giúp cho hệ cửa có sự đồng bộ hoàn toàn với cách thiết kế công trình

3 - Khóa

Khoá gồm 3 bộ phận chính như sau:

  • Tay ốp khóa: Bộ phận xoay ra vào thường xuyên cần có sự linh hoạt và độ trơn tru trong quá trình sử dụng.
  • Củ khoá: Được sản xuất bằng trang thiết bị hiện đại từ máy CNC có độ chính xác tuyệt đối.
  • Lõi khóa tay gạt: Phụ kiện nhỏ thường xuyên chịu tác động trong quá trình sử dụng, do đó bạn nên chọn chất lượng tay gạt có chất lượng để đảm bảo tính an toàn cho ngôi nhà.

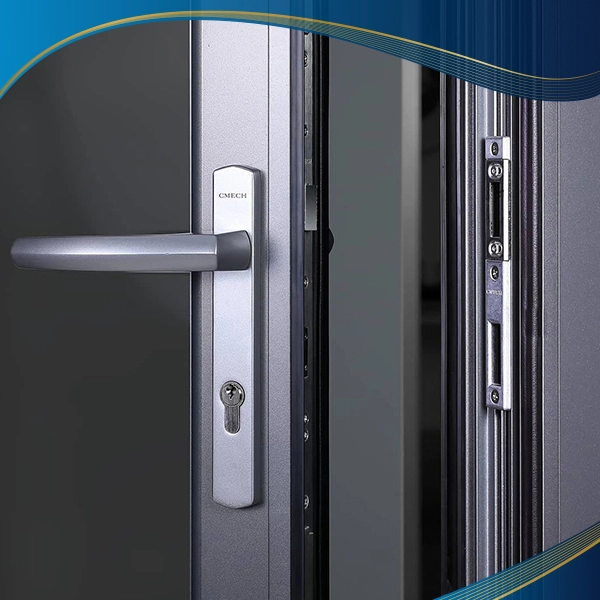

Cấu tạo của bộ phận khóa của cửa đi xếp trượt

Khoá gồm 3 bộ phận chính: Tay ốp khóa, Củ khóa, Lõi khóa tay gạt

4 - Trục bản lề

Trục bản lề được chia làm 2 bộ phận riêng biệt là: Trục trên và trục dưới. Cụ thể hơn là:

  • Trục bản lề trên: Phần bánh xe được làm từ chất dẻo bôi trơn liên kết với bản lề giúp cho cánh cửa chắc chắn và  vận hành linh hoạt.
  • Trục bản lề dưới: Phần bánh phần trục dưới lắp đặt tấm móc neo có tác dụng cân bằng 2 khung cánh dưới tác động của trọng lực và hỗ trợ hệ cửa hoạt động nhẹ nhàng, êm ái.

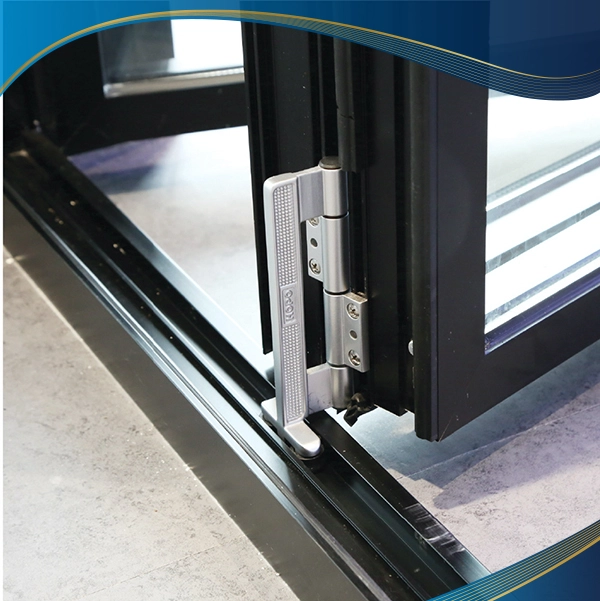

Cấu tạo của trục bản lề của cửa đi xếp trượt

Trục bản lề được chia làm 2 bộ phận riêng biệt là: Trục trên và trục dưới

5 - Thanh chuyển động

Thanh chuyển động cửa xếp trượt được làm bằng chất liệu hợp kim kẽm được áp dụng quy trình sản xuất đúc khuôn gia công có khả năng chống bào mòn bởi muối mặn giúp hệ cửa đóng mở không gây ra tiếng ồn trong quá trình đóng mở.

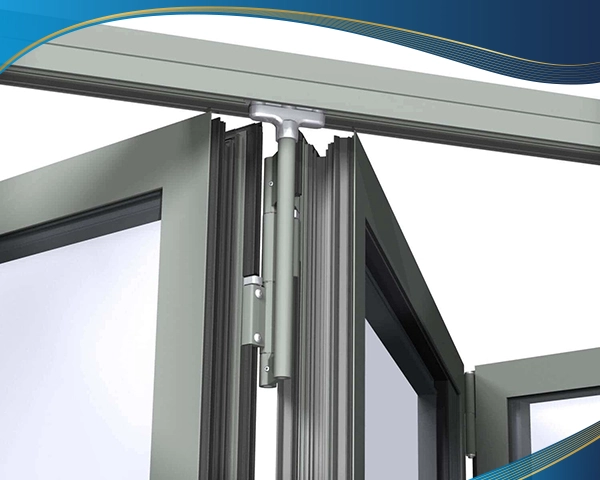

Thanh chuyển động cửa xếp trượt

Thanh chuyển động cửa xếp trượt được làm bằng chất liệu hợp kim kẽm được áp dụng quy trình sản xuất đúc khuôn gia công

6 - Thanh chốt cánh phụ

Thanh chốt cánh phụ dùng là bộ phận để liên kết phần tay gạt hướng về phía trong nhà và thanh chuyển động lắp đặt phía dưới với nhiều kích thước khác nhau phụ thuộc và từng loại hệ cửa mà hệ phụ kiện có thể dài hoặc ngắn.

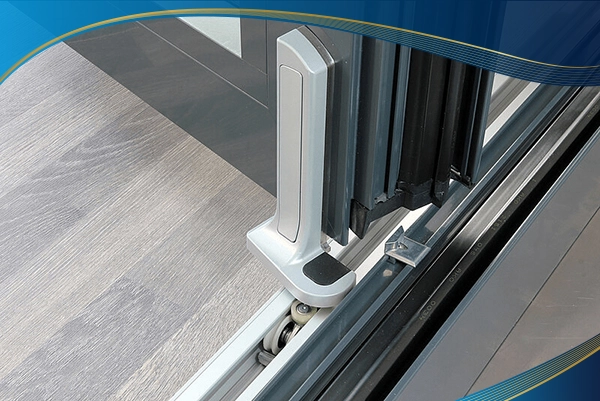

Thanh chốt cánh phụ dùng là bộ phận để liên kết phần tay gạt với nhiều kích thước khác nhau

Thanh chốt cánh phụ dùng là bộ phận để liên kết phần tay gạt với nhiều kích thước khác nhau phụ thuộc và từng loại hệ cửa mà hệ phụ kiện có thể dài hoặc ngắn

1.5. Keo

Keo được trang bị loại đặc chủng Dowcorning Eurowindow được bôi quanh hộp kính có bề dày dao động từ 5mm đến 7mm có công dụng làm hệ cửa kín khít và tạo nên 1 khối riêng biệt, tăng khả năng cách âm và cách nhiệt cho cửa.

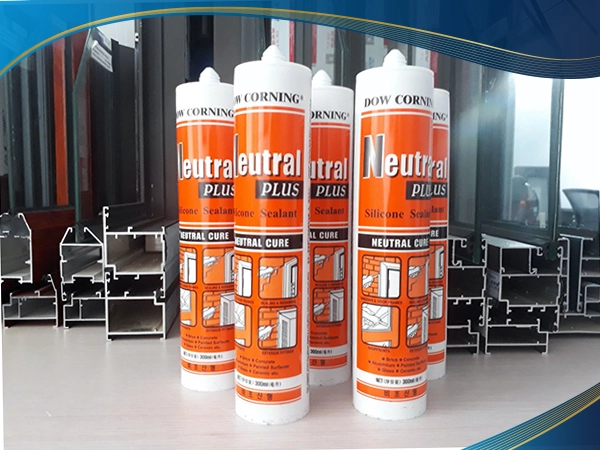

Keo được trang bị loại đặc chủng Dowcorning Eurowindow

Keo được trang bị loại đặc chủng Dowcorning Eurowindow được bôi quanh hộp kính có bề dày dao động từ 5mm đến 7mm

1.6. Keo ép góc

Với loại keo ép góc PU88 trung tính, không độc hại, không mùi vị, nhập khẩu hoàn toàn từ Mỹ dễ dàng chuyển sang thể rắn nhanh chóng, khó phá vỡ sự kết dính sau quá trình vận chuyển và sử dụng. Nhờ vào keo ép góc, hệ cửa có khả năng chống tia UV, lão hóa, chống sốc, chống nước tối đa 100%.

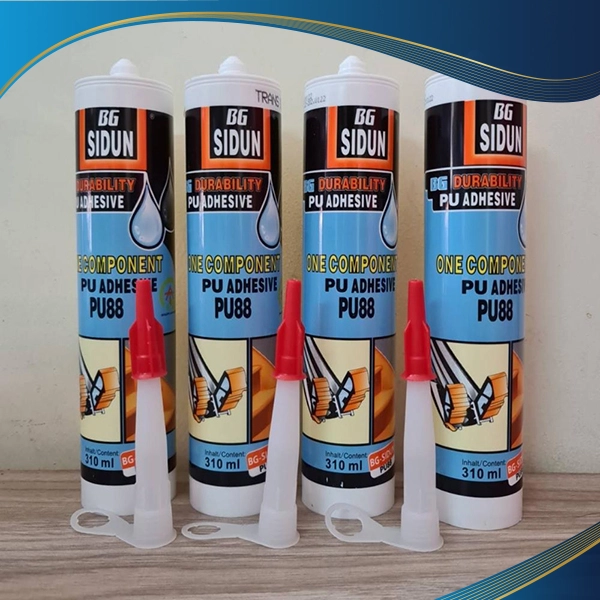

Keo ép góc PU88 trung tính

Keo ép góc PU88 trung tính, không độc hại, không mùi vị, nhập khẩu hoàn toàn từ Mỹ dễ dàng chuyển sang thể rắn nhanh chóng

1.7. Ốc vít

Toàn bộ ốc vít được lắp đặt cửa nhựa lõi thép xếp trượt được trang bị loại inox 304 bền bỉ, không bị oxy hoá khi lắp đặt tại vị trí có điều kiện thời tiết khắc nghiệt tại Việt Nam.

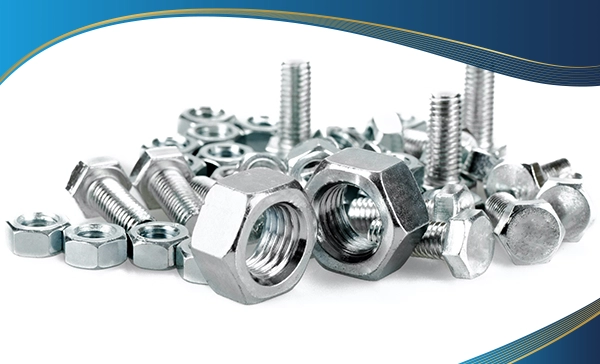

Ốc vít lắp đặt hệ thống cửa trượt

Toàn bộ ốc vít được lắp đặt cửa nhựa lõi thép xếp trượt được trang bị loại inox 304 bền bỉ.

2. Bản vẽ kỹ thuật cửa xếp trượt

Với bản vẽ kỹ thuật thiết kế số cánh linh hoạt với quy cách 5-2-3 và 8-4-4 cùng hệ phụ kiện Kinlong nhập khẩu đồng bộ chính hãng giúp có khả năng cách âm cách nhiệt tốt cửa có kích thước cân đối, không gian mở và thoáng đãng tối đa.

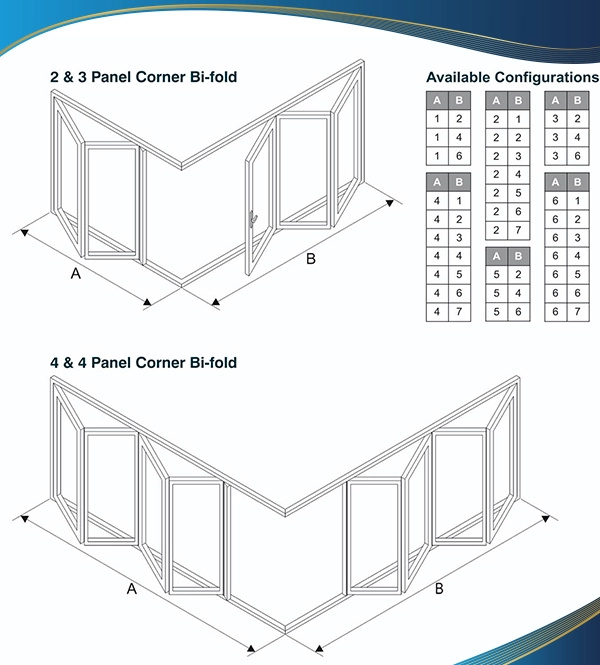

Bản vẽ kỹ thuật thiết kế số cánh linh hoạt với quy cách 5-2-3 và 8-4-4

Bản vẽ kỹ thuật thiết kế số cánh linh hoạt với quy cách 5-2-3 và 8-4-4 cùng hệ phụ kiện Kinlong nhập khẩu

3. Ưu nhược điểm cửa đi xếp trượt

Ưu điểm nổi bật của cửa nhôm xếp trượt được biểu hiện qua các yếu tố sau:

  • Mở 100% diện tích cửa: Cấu tạo đường ray rượt và bản lề phía trên, dưới áp dụng công nghệ ép góc tự động hoá bằng công nghệ hiện đại kết hợp ke chống vênh hỗ trợ người dùng mở cánh được hết diện tích không ảnh hưởng đến không gian sử dụng
  • Cửa cố định bằng hệ thống bản lề chắc chắn: Với nguyên lý hoạt động của bản lề và đường ray một cách trơn tru không bị ảnh hưởng nhiều khi dập cửa có gió mạnh như các hệ cửa mở quay.
  • Chịu được áp lực gió mạnh: Cấu tạo cửa đi xếp trượt với cửa và vách được làm từ hợp kim nhôm cấu trúc hình hộp chữ nhật. Ngoài ra, sản phẩm được chia thành nhiều khoảng trống kết hợp hệ gioăng kép EPDM có chất lượng kín khít giúp cửa xếp trượt có khả năng chịu lực gió lên đến 1600 Pascal.
  • Đa dạng mẫu mã, đa dạng kích thước: Cửa đi xếp trượt phù hợp mọi công trình mang tính thẩm mỹ bởi đa dạng mẫu mã và kích thước lên đến 16 cánh giúp không gian mở cửa được rộng hơn.
  • Tích hợp chế độ quay – lật cực hiện đại: Cửa trượt có thể lắp đặt nhiều chế độ khác nhau bởi các bánh lăn được định hình trong đường ray trên và dưới áp dụng công nghệ hiện đại khiến cho sản phẩm có thể đáp ứng mọi yêu cầu của công trình.

Bên cạnh đó, cửa nhôm xếp trượt vẫn còn một vài điểm hạn chế như sau:

  • Thời gian đóng mở chậm: So với các loại cửa mở lùa và mở quay, cửa xếp trượt cần người dùng thêm thời gian xếp và gấp cửa.
  • Trọng lượng cửa nặng: Hệ cửa phụ thuộc vào số cánh do đó, đối với sản phẩm lên đến số cánh từ 5-8 cánh có tỷ trọng lớn hơn so với cửa lùa hoặc cửa xoay.
  • Cách âm kém: So với loại khác, cấu tạo cửa đi xếp trượt có nhiều khoang trống để thuận tiện cho việc gấp cửa khiến cho hệ cửa không có độ kín, làm giảm khả năng cách âm, cách nhiệt.

4. Các mẫu cửa đi xếp trượt phổ biến nhất hiện nay

Dưới đây các mẫu cửa xếp trượt được ứng dụng phổ biến nhất hiện nay. Mời bạn tham khảo nhé!

1 - Cửa đi xếp trượt 6 cánh kiểu 3-3

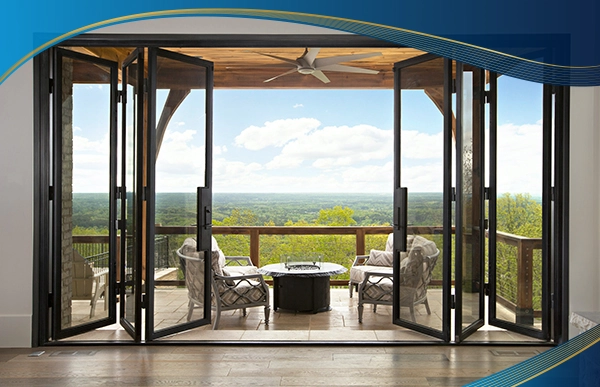

Cửa đi mở 4 cánh thích hợp với không gian bị chia nhỏ

Cửa đi mở 4 cánh thích hợp với không gian bị chia nhỏ như: Khu nghỉ mát, Resort, cửa hàng bởi khả năng mở cửa lên đến 90% diện tích và sự linh hoạt trong việc di chuyển xoá bỏ mọi rào cản về tiếng ồn của loại cửa truyền thống.

2 - Cửa đi xếp trượt 8 cánh kiểu 5-3

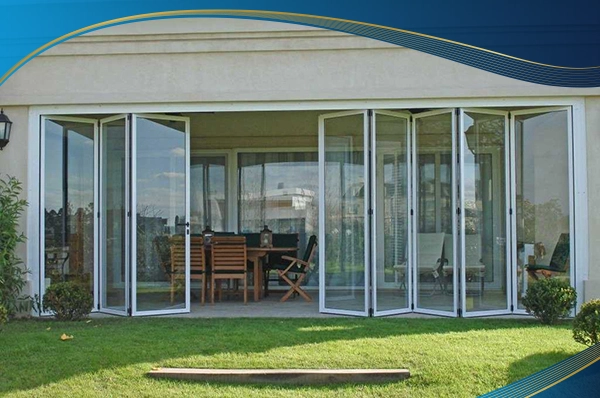

Cửa xếp trượt với quy cách 8-5-3

Cửa xếp trượt với quy cách 8-5-3 cấu tạo bởi khung nhôm bên ngoài cao cấp và kính hộp 5-9-5 được bơm bởi khí trơ có khả năng cản nhiệt, tách âm tốt phù hợp với không gian mang phong cách hiện đại.

3 - Cửa đi xếp trượt 4 cánh kiểu 3-1

Là mẫu cửa nhựa lõi thép uPVC 4 cánh kiểu 3-1 phù hợp với những không gian có chiều rộng từ 2.5 - 3.2m dễ dàng di chuyển và gấp gọn lại giúp tận dụng tối đa diện tích sử dụng rất linh hoạt khi cần thiết.

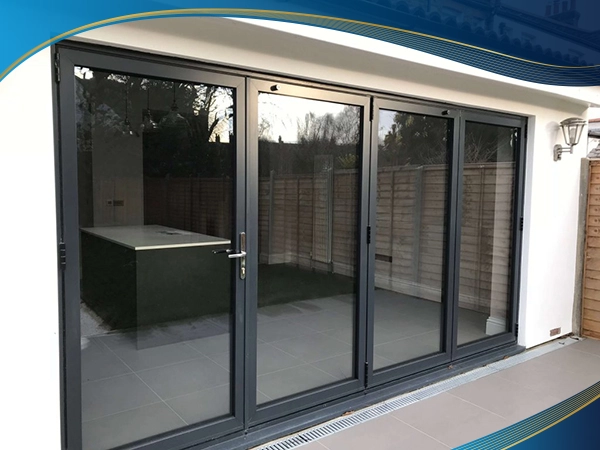

Cửa nhôm xếp trượt 4 cánh quy cách 4-3-1 dùng trong biệt thự

Cửa nhôm xếp trượt 4 cánh quy cách 4-3-1 dùng trong biệt thự với thiết kế đường ray trên dưới và bản lề cao cấp đồng bộ với hệ thống chốt cửa an toàn khiến giúp cửa có khả năng cách âm, bền bỉ, không bị xệ cánh.

4 - Cửa đi xếp trượt 6 cánh bên trên có fix cố định

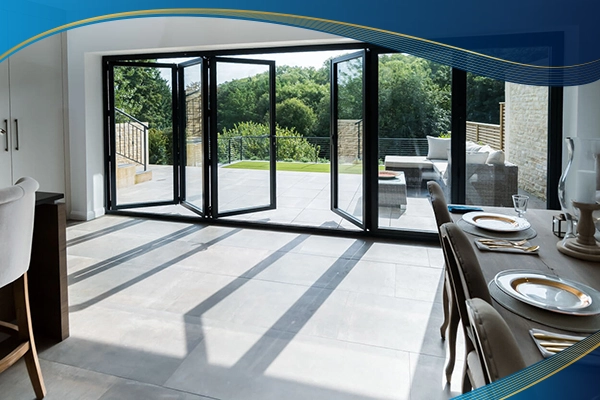

Cửa nhôm xếp trượt 6 cánh với quy cách 6-3-3 dùng trong quán cà phê

Cửa nhôm xếp trượt 6 cánh với quy cách 6-3-3 dùng trong quán cà phê với việc áp dụng cửa hợp kim và vách nhôm cao cấp và hộp kính khiến cho không gian tận dụng tối đa nguồn ánh sáng đồng thời nhiều mặt cửa không bị ảnh hưởng khi tiếp xúc trực tiếp ánh nắng.

Hy vọng thông tin về cấu tạo cửa đi xếp trượt trên đây sẽ giúp bạn hiểu và biết cách lắp đặt cửa cho gia đình. Nếu còn bất kỳ thắc mắc nào hãy để lại bình luận ở dưới hoặc liên hệ tới thông tin sau để được hỗ trợ:
