Để sản xuất, lắp đặt được bộ cửa nhôm xếp trượt EA55 và EA70 chính xác nhất thì bản vẽ mặt cắt cửa nhôm xếp trượt đóng vai trò vô cùng quan trọng. Vậy bản vẽ này là gì? Tại sao cần đọc kỹ bản vẽ trước khi lắp đặt? Cùng theo dõi tư vấn kỹ thuật trong bài viết dưới đây để hiểu rõ nhé!

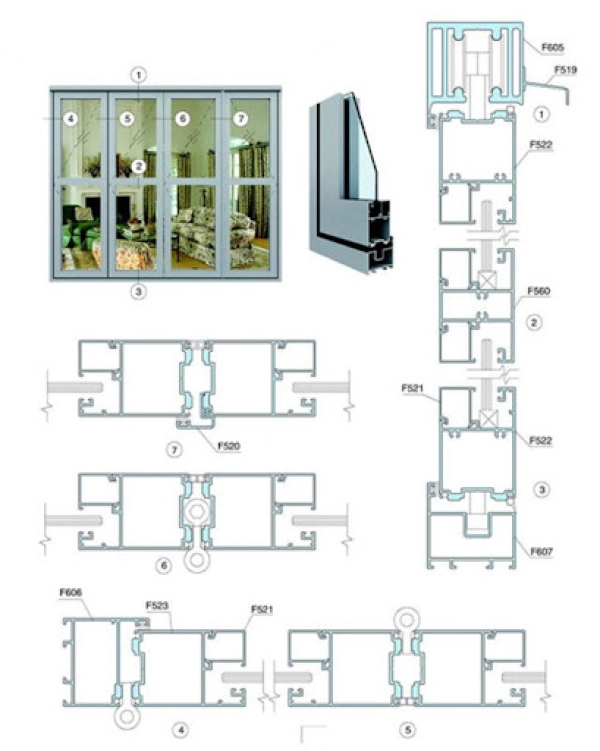

Bản vẽ mặt cắt nhôm cửa xếp trượt

Bản vẽ mặt cắt nhôm cửa xếp trượt

1. Các hệ nhôm cửa xếp trượt phổ biến hiện nay

Thị trường hiện có rất nhiều hệ hệ cửa nhôm xếp trượt, tuy nhiên 2 hệ cửa phổ biến được nhiều người lựa chọn nhất là EA55 và EA70i.

Mỗi loại cửa nhôm xếp trượt dùng hệ nhôm khác nhau sẽ có rất nhiều đặc điểm khác nhau giúp khách hàng nhận biết sản phẩm. Cụ thể, theo dõi thông tin ở bằng sau để có thể nhận biết sự khác nhau của 2 loại này nhé!



Cửa nhôm xếp trượt hệ EA55

Cửa nhôm xếp trượt EA70i

Khái niệm

Là loại cửa được mở bằng cánh trượt và xếp trên ray được làm từ hệ nhôm EA55. Đây là loại nhôm không cầu cách nhiệt do Eurowindow tự thiết kế

Là loại cửa đi được mở bằng cánh trượt và xếp trên ray được làm từ hệ nhôm EA70i. Đây là loại nhôm có cầu cách nhiệt do Eurowindow tự thiết kế, khả năng cách nhiệt vượt trội  hơn so với nhôm EA55,

Cấu tạo

- Kích thước khung bao: 55mm

- Kích thước khung cánh: 63-64mm

- Chiều dày khuôn:

  • Cửa sổ ≈ 1.4 mm
  • Cửa đi ≈ 2.0 mm

- Thiết kế có rãnh phụ kiện theo tiêu chuẩn Eurogroove lắp được phụ kiện của nhiều hãng: Giesse, GQ, Hehexin, Kinlong, Roto.

- Hệ gioăng kép EPDM

- Các loại kính thường, kính cường lực, kính bán cường lực, kính dán an toàn, kính hộp. Chiều dày kính có thể đáp ứng từ 6mm đến 32mm.

- Sử dụng nẹp kính vuông.

- Kích thước khung bao: 78.5mm

- Kích thước khung cánh: 70mm

- Chiều dày khuôn: Cửa đi ≈ 2.0 mm

- Thiết kế có rãnh phụ kiện theo tiêu chuẩn Eurogroove lắp được phụ kiện của nhiều hãng: Hiện tại đang sử dụng phụ kiện chính là Cmech.

- Khóa đa điểm

- Hãm khóa hình nấm

- Hệ gioăng kép EPDM

- Các loại kính hộp và các dạng rèm trong hộp kính. Chiều dày kính có thể đáp ứng từ 18mm đến dày 41mm.

- Sử dụng nẹp kính vuông hoặc tròn đều được.

Đặc điểm

- Cách âm tốt: 32dB

- Kín nước tốt: Tới 600 Pa

- Chịu áp lực gió tới ±2000 Pa

- Cách âm tốt

- Kín nước tốt: tới 300 Pa

- Chịu áp lực gió tới ±1600 Pa

Khi nào nên dùng?

Vị trí cần mở ra không gian rộng như: vườn, bể bơi, ban công,...

Vị trí cần tối ưu diện tích sử dụng, có thể sử dụng dạng cửa có các tính năng sau:

- Cửa sổ mở hất

- Cửa sổ mở quay trong và quay ngoài

- Cửa sổ đi mở quay trong và quay ngoài (có thể đáp ứng với kích thước cao 3m)

- Cửa đi quay lật

- Cửa đi gấp trượt

Vị trí cần mở ra không gian rộng như: vườn, bể bơi, ban công,...

Vị trí cần tối ưu diện tích sử dụng, có thể sử dụng các dạng cửa có tính năng sau:

- Cửa xếp trượt quay ngoài

- Cửa xếp trượt quay trong

Để làm một bộ cửa chất lượng, kỹ thuật viên cần sử dụng các phụ kiện cửa nhôm xếp trượt phù hợp, chất lượng tốt để đảm bảo độ bên cho cửa và sự trơn tru trong quá trình vận hành.

Xem thêm: Top 15 mẫu cửa nhôm xoay trượt đẹp nhất hiện nay

2. Bản vẽ mặt cắt profile nhôm cửa xếp trượt hệ EA55 và EA70i

Dưới đây là các bản vẽ mặt cắt profile nhôm cửa xếp trượt hệ EA55 và Ea70i của các loại cửa xếp trượt 4 cánh mở quay, cửa xếp trượt quay ngoài/quay trong 4-3-1.

2.1. Bản vẽ mặt cắt nhôm cửa xếp trượt hệ EA55

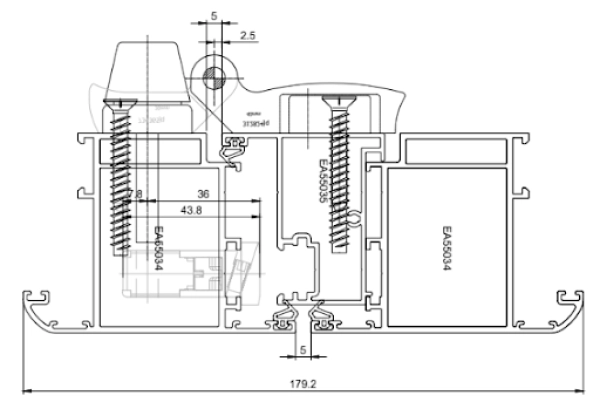

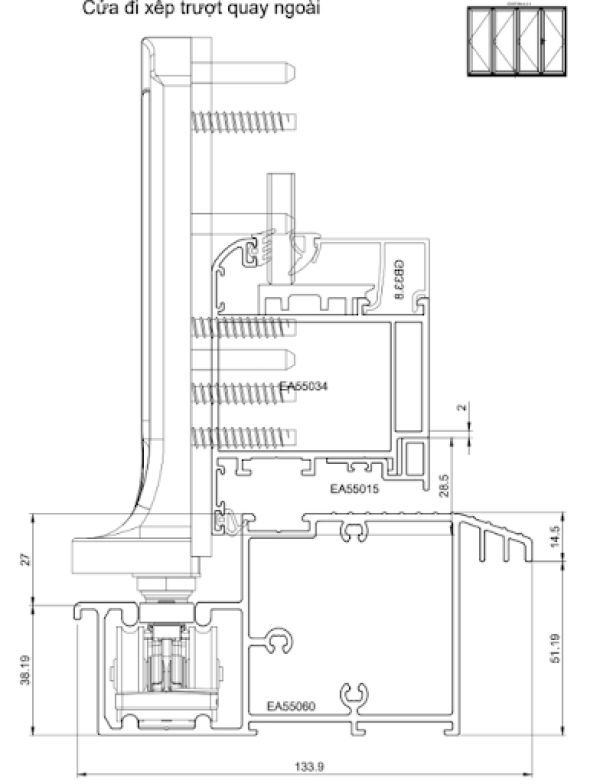

Bản vẽ mặt cắt nhôm cửa xếp trượt 4 cánh quay ngoài không cầu hệ EA55

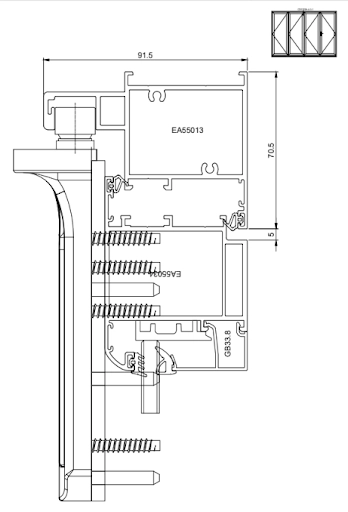

Bản vẽ mặt cắt nhôm cửa xếp trượt quay ngoài 4-3-1 hệ EA70i

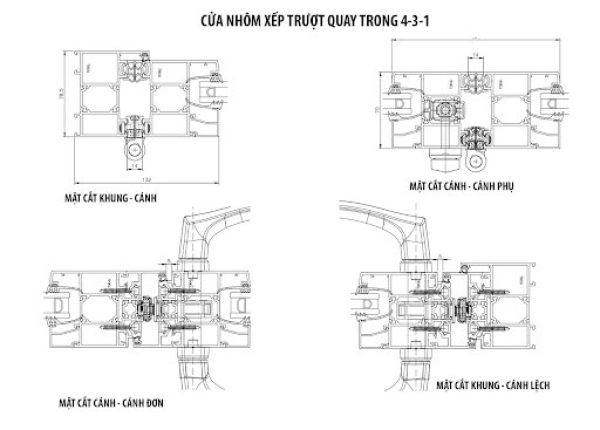

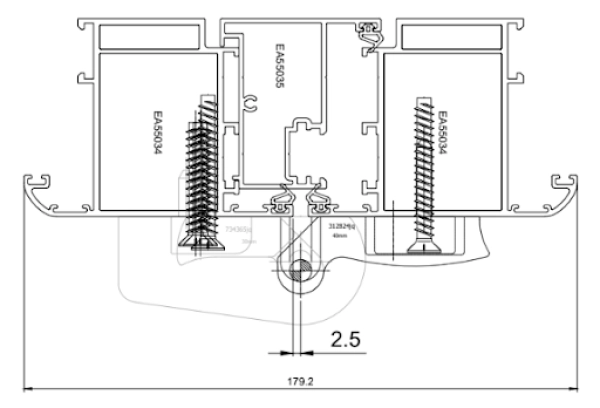

Bản vẽ mặt cắt nhôm cửa xếp trượt quay trong 4-3-1 hệ EA70i

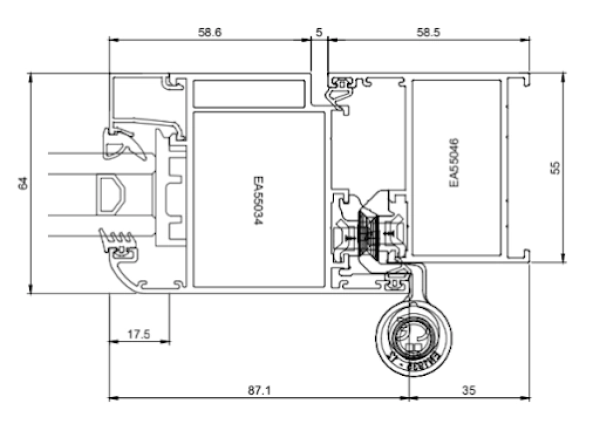

Bản vẽ mặt cắt nhôm cửa xếp trượt 4 cánh quay ngoài không cầu hệ EA55
Bản vẽ mặt cắt nhôm cửa xếp trượt 4 cánh quay ngoài không cầu hệ EA55

Bản vẽ mặt cắt nhôm cửa xếp trượt 4 cánh quay ngoài không cầu hệ EA55

2.2. Bản vẽ mặt cắt nhôm cửa xếp trượt hệ EA70i

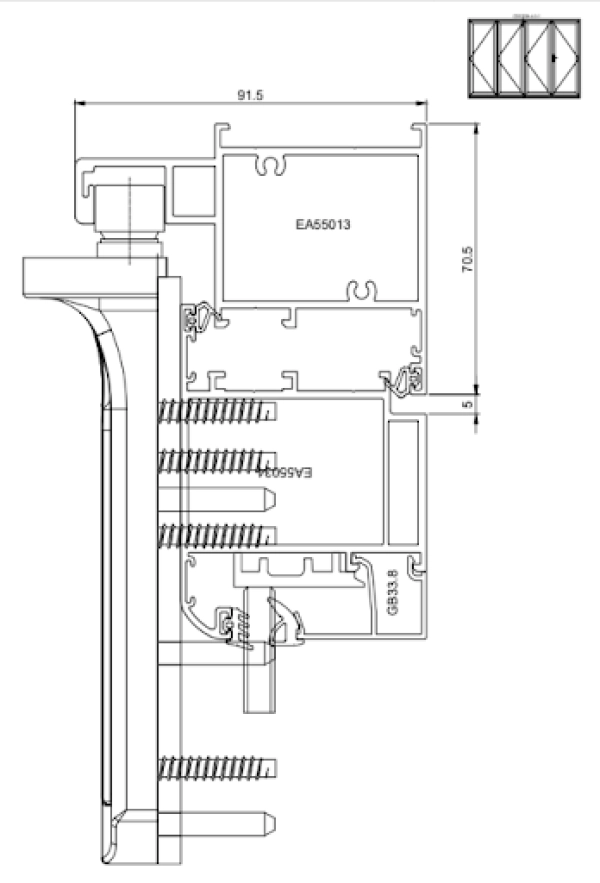

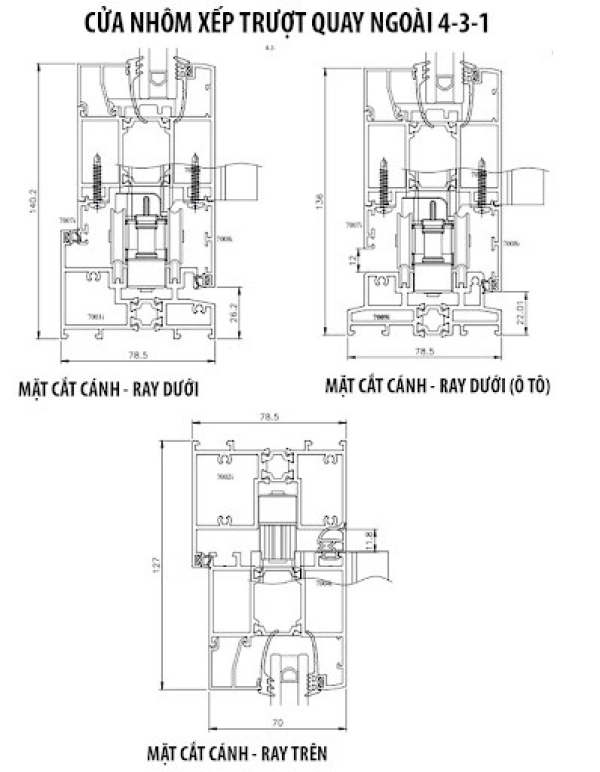

Bản vẽ mặt cắt nhôm cửa xếp trượt quay ngoài 4-3-1 hệ EA70i

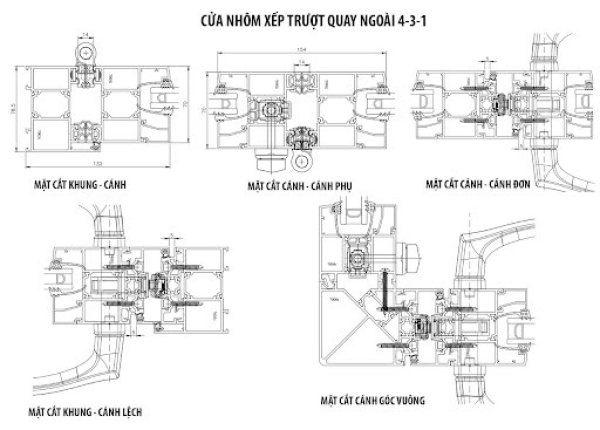

Bản vẽ mặt cắt nhôm cửa xếp trượt quay ngoài 4-3-1 hệ EA70i

Bản vẽ mặt cắt nhôm cửa xếp trượt quay ngoài 4-3-1 hệ EA70i



Bản vẽ mặt cắt nhôm cửa xếp trượt quay trong 4-3-1 hệ EA70i
Bản vẽ mặt cắt nhôm cửa xếp trượt quay trong 4-3-1 hệ EA70i

Bản vẽ mặt cắt nhôm cửa xếp trượt quay trong 4-3-1 hệ EA70i

3. Bản vẽ mặt cắt lắp đặt cửa nhôm xếp trượt

Dưới đây là các bản vẽ mặt cắt lắp dặt cửa nhôm xếp trượt 3 cánh, 4 cánh, 5 cánh và 6 cánh chi tiết, bạn tham khảo thêm.

3.1. Bản vẽ lắp đặt cửa nhôm xếp trượt 3 cánh

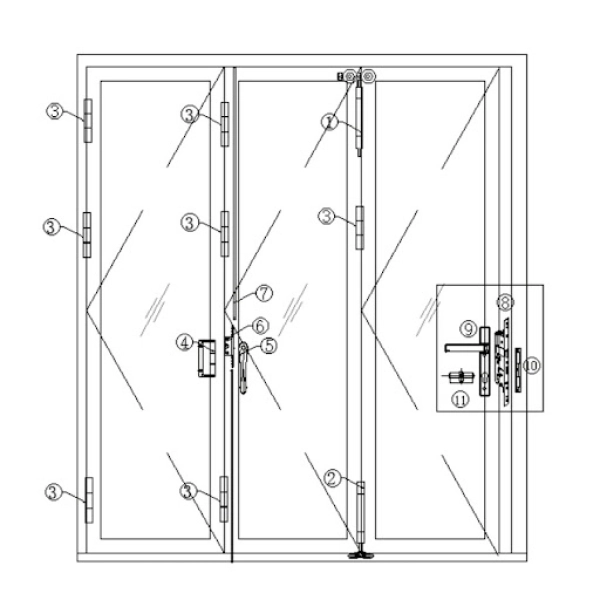

Bản vẽ thiết kế cửa đi nhôm xếp trượt 3 cánh, 1 cánh mở quay 2 cánh mở trượt

Bản vẽ thiết kế cửa đi nhôm xếp trượt 3 cánh, 1 cánh mở quay 2 cánh mở trượt

Xem thêm: TOP 18 mẫu cửa nhôm 3 cánh đẹp tuyển chọn & lưu ý khi lắp đặt

3.2. Bản vẽ lắp đặt cửa nhôm xếp trượt 4 cánh

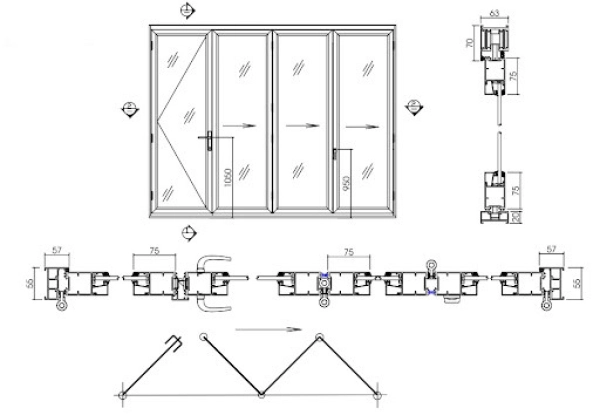

Bản vẽ thiết kế cửa nhôm xếp trượt 4 cánh, 3 cánh xếp gấp – 1 cánh mở quay

Bản vẽ thiết kế cửa nhôm xếp trượt 4 cánh, 3 cánh xếp gấp – 1 cánh mở quay

Xem thêm:

3.3. Bản vẽ lắp đặt cửa nhôm xếp trượt 5 cánh

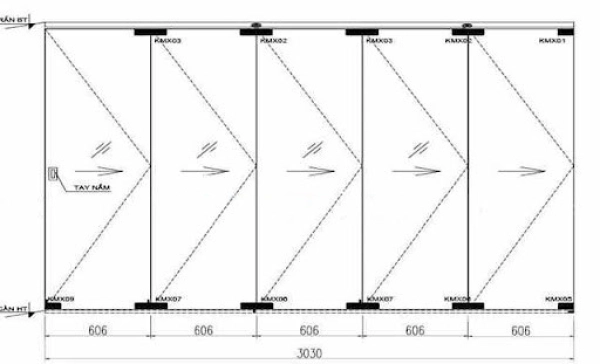

Bản vẽ thiết kế cửa xếp trượt nhôm 5 cánh xếp gấp về 1 phía

Bản vẽ thiết kế cửa xếp trượt nhôm 5 cánh xếp gấp về 1 phía

3.4. Bản vẽ lắp đặt cửa nhôm xếp trượt 6 cánh

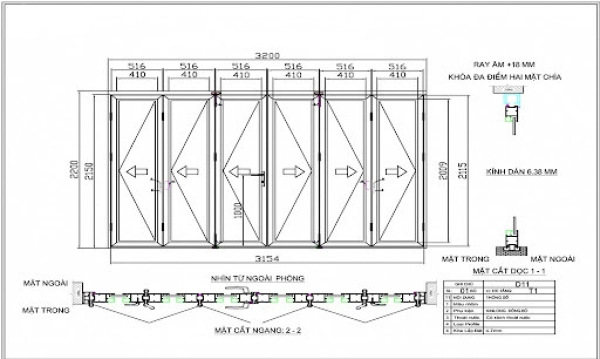

Bản vẽ thiết kế cửa nhôm xếp trượt 6 cánh, mỗi bên 3 cánh lùa xếp gấp

Bản vẽ thiết kế cửa nhôm xếp trượt 6 cánh, mỗi bên 3 cánh lùa xếp gấp

4. Ưu điểm khi có bản vẽ mặt cắt nhôm cửa xếp trượt

Bản vẽ mặt cắt nhôm cửa xếp trượt hay cửa lùa xếp trượt là thứ không thể thiếu với những kỹ thuật viên khi lắp đặt cửa, đặc biệt với những người mới vào nghề thì bản vẽ mặt cắt càng đóng vai trò quan trọng khi nó sở hữu rất nhiều ưu điểm.

4.1. Với kỹ thuật viên:

  • Thiết kế được nhiều mẫu cửa xếp trượt đa dạng: Có bản vẽ mặt cắt sẽ giúp kỹ thuật viên dễ dàng thiết kế được nhiều mẫu cửa xếp trượt đa dạng, đáp ứng tốt hơn nhu cầu của khách hàng.
  • Lắp ghép và sản xuất cửa chính xác hơn: Trên các bản vẽ mặt cắt sẽ có đủ từng độ dày, dài chi tiết tới mm, nhờ đó, nhìn vào bản vẽ sẽ giúp quá trình lắp ghép sản xuất cửa dễ dàng hơn và lắp ghép chính xác hơn.
  • Xác định được số lượng, khối lượng nhôm và mặt cắt thanh nhôm: Từ bản vẽ mặt cắt nhôm cửa xếp trượt, kỹ thuật viên có thể xác định được chính xác số lượng, khối lượng nhôm và phân biệt được các thanh nhôm
  • Có thể tính được kích thước phong thủy của cửa: Có bản vẽ mặt cắt, kỹ thuật viên sẽ dễ dàng tính được kích thước phong thuỷ của cửa sao cho phù hợp nhất với không gian.
  • Xác định được thanh nhôm nào cần ghép với nhau: Việc phân biệt được các thanh nhôm thông qua bản vẽ mặt cắt sẽ giúp kỹ thuật viên xác định được vị trí thanh nhôm nào, ở đâu, các thanh nào sẽ được ghép với nhau, không xảy ra tình trạng nhầm lẫn.

4.2. Với gia chủ:

  • Chọn được loại cửa phù hợp: Có và hiểu bản vẽ mặt cắt sẽ giúp gia chủ lựa chọn được mẫu cửa phù hợp với nhu cầu của mình.
  • Biết cách tự lắp hoặc kiểm soát được việc lắp đặt của kỹ thuật viên: Từ bản vẽ mặt cắt, gia chủ sẽ biết được cách lắp đặt dựa theo bản vẽ của từng mẫu cửa nhôm xếp trượt theo từng hệ nhôm, hiểu được chi tiết mặt cắt cửa nhôm xếp trượt, thiết kế cửa xếp trượt 3 cánh, 4 cánh, 5 canh, 6 cánh,... như thế nào, yêu cầu cụ thể với từng loại để kiểm tra chất lượng lắp đặt công trình.

Với những thông tin Eurowindow vừa chia sẻ có thể thấy, việc có bản vẽ mặt cắt nhôm cửa xếp trượt không chỉ đóng vai trò quan trọng trong sản xuất và lắp đặt cửa của kỹ thuật viên, mà gia chủ cũng hiểu hơn về mẫu cửa mà mình định lắp cho không gian.
